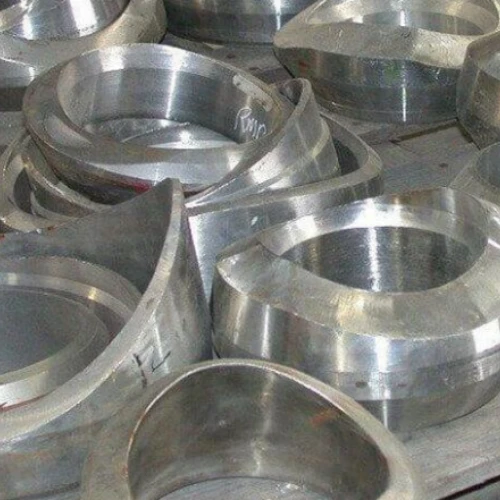

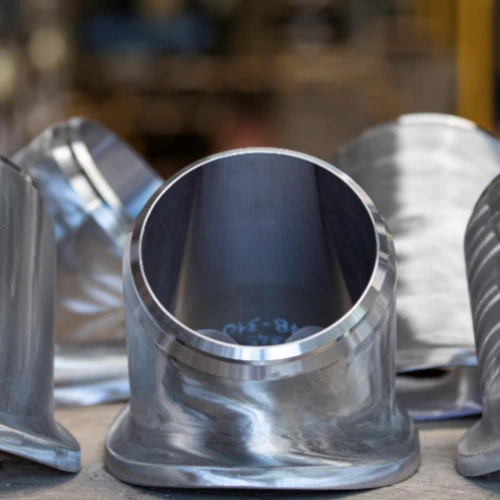

אביזרי שקע אלומיניום

אביזרי שקע אלומיניום מתאימים למערכות צנרת בהן נדרשת בנייה קלה, עמידות בפני קורוזיה ותאימות לצנרת אלומיניום. סגסוגות אלומיניום הנפוצות כוללות 6061-T6, 5083 ו-5086, בכפוף ליישום, לשיטת הייצור ולמפרט הלקוח.



ניתן להתאים גודל ריצה, גודל ענף, עובי דופן, סוג חיבור, סוג חוט, מידות שקע ודרישות נוספות לפי שרטוטים או מפרטי הפרויקט.



למה להשתמש באביזרי שקע אלומיניום

יִתרוֹן	תֵאוּר
חיזוק אינטגרלי	חיזוק הוא חלק מהגוף המתאים
קַל מִשְׁקָל	לאלומיניום יש כ-שליש מצפיפות הפלדה
עמידות בפני קורוזיה	סגסוגות מתאימות מספקות עמידות טובה בפני קורוזיה
רְתִיכוּת	6061, 5083 ו-5086 ניתנים לרתך באמצעות נהלים מתאימים
חיבור קומפקטי	תצורת סניפים קומפקטית בהשוואה לחיבורי רפידות מיוצרים
מידות מותאמות אישית	ניתן להתאים אישית את גודל הריצה, גודל הסניף, גיאומטריית החיבור והשקע



סוג אביזרי שקע אלומיניום

מוּצָר	סוג חיבור	שיעור לחץ / לוח זמנים	גודל סניף טיפוסי	יישום ראשי
אלומיניום Weldolet	Butt Weld	Sch 40, Sch 80, Sch 160, XXS	NPS 3/4–24	חיבורי ענפים מרותכים-מלאים
שקע אלומיניום	Socket Weld	CL3000, CL6000	NPS 1/8–2	חיבורי ענפים ומכשירים קטנים
Threadolet אלומיניום	NPT / BSP מושחל	CL3000, CL6000	NPS 1/8–2	המראה- עם הברגה וענפים קטנים
אלומיניום אלבולט	ריתוך קת / ריתוך שקע / הברגה	CL3000, CL6000 או לפי לוח זמנים	NPS 1/4–2	חיבורי ענפים במרפקים
ניפולט מאלומיניום	ריתוך קת / ריתוך שקע / הברגה	לפי עיצוב	NPS 1/4–2	חיבורי שסתום, ניקוז ואוורור

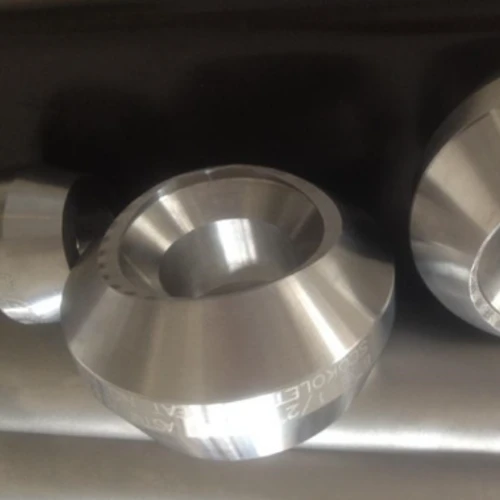

אלומיניום Weldolet

אלומיניום Weldolet הוא אביזר שקע רתך-של תחתית המשמש לחיבור צינור ענף קטן יותר לצינור זרימה גדול יותר או כותרת. בסיס האביזר מעובד כך שיתאים למשטח החיצוני של הצינור, בעוד שקצה הענף מוכן לריתוך.



6061-T6 נחשב בדרך כלל ליישומים הנדסיים כלליים בגלל השילוב שלו בין חוזק, יכולת עיבוד וריתוך. 5083 ו-5086 יכול להיחשב ליישומים ימיים ועמידים בפני קורוזיה כאשר מערכת הצנרת השלמה מתאימה לסגסוגת שנבחרה.

מפרט Weldolet מאלומיניום

מִפרָט	פרטים
מוּצָר	אלומיניום Weldolet
חוֹמֶר	6061-T6, 5083, 5086 או סגסוגת אלומיניום שצוינה
קֶשֶׁר	Butt Weld
זווית ענף	תקן 90 מעלות, 45 מעלות לפי בקשה
גודל ריצה	NPS 2–36
גודל סניף	NPS 3/4–24
לוּחַ זְמַנִים	Sch 40, Sch 80, Sch 160, XXS
סיום ההכנה	משופע לפי ASME B16.25 או ציור
מִשׁטָח	גימור מיל או גימור מעובד
תֶקֶן	דרישות המימדיות של MSS SP-97 במידת הצורך
התאמה אישית	זמין לפי מידות צינור ראש וצינור ענף

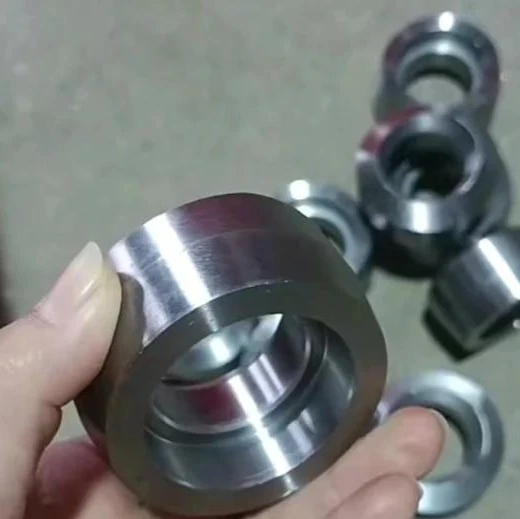

שקע אלומיניום

אלומיניום Sockolet הוא שקע שקע-לשקע ריתוך המשמש לחיבור צינור סניף קטן יותר לצינור זרימה גדול יותר. צינור הענף מוכנס לשקע לפני הריתוך.



יש לאשר את מידות השקע בהתאם לגודל הצינור הנדרש, מפרט האביזר ודרישות הפרויקט.

מפרט שקע אלומיניום

מִפרָט	פרטים
מוּצָר	שקע אלומיניום
חוֹמֶר	6061-T6, 5083, 5086 או סגסוגת אלומיניום שצוינה
קֶשֶׁר	Socket Weld
זווית ענף	תקן 90 מעלות, 45 מעלות לפי בקשה
גודל ריצה	מותאם אישית לפי צינור כותרת
גודל סניף	NPS 1/8–2
גדלי סניפים גדולים יותר	זמין לפי בקשה
שיעור לחץ	CL3000, CL6000
מידות שקע	לפי ASME B16.11 או מפרט מוסכם
מִשׁטָח	גימור מיל או גימור מעובד
תֶקֶן	דרישות המימדיות של MSS SP-97 במידת הצורך





Threadolet אלומיניום

Threadolet אלומיניום הוא אביזר מוצא ענף עם הברגה עם חיבור ענף עם הברגה פנימית. הוא משמש כאשר דרוש חיבור עם הברגה עבור ענף קטן, חיבור מכשיר או המראה צנרת אחרת-.



חוטי NPT, BSP וחוטים מטריים אינם ניתנים להחלפה. לכן יש לציין את תקן החוט הנדרש לפני הייצור.

מפרט Threadolet אלומיניום

מִפרָט	פרטים
מוּצָר	Threadolet אלומיניום
חוֹמֶר	6061-T6, 5083, 5086 או סגסוגת שצוינה
קֶשֶׁר	נשי
פְּתִיל	NPT, BSP או חוט שצוין
זווית ענף	תקן 90 מעלות, 45 מעלות לפי בקשה
גודל ריצה	מותאם אישית לפי צינור כותרת
גודל סניף	NPS 1/8–2
גדלי סניפים גדולים יותר	זמין לפי בקשה
שיעור לחץ	CL3000, CL6000
מִשׁטָח	גימור מיל או גימור מעובד
בדיקת חוטים	בדיקת מד זמינה
תֶקֶן	דרישות המימדיות של MSS SP-97 במידת הצורך





אלומיניום אלבולט

אלומיניום Elbolet הוא אביזר שקע מסועף המיועד להתקנה על מרפק ולא על צינור ישר. ניתן להשתמש בו כאשר נדרש ענף, חיבור למכשיר או המראה- אחרת ממרפק.



גיאומטריית ההתאמה תלויה בקוטר המרפק החיצוני, ברדיוס, בגודל הענף ובשיטת החיבור. ייצור מותאם אישית צריך לפיכך להתבסס על מידע ממדי מאושר או שרטוט הנדסי.

מפרט Elbolet מאלומיניום

מִפרָט	פרטים
מוּצָר	אלומיניום אלבולט
חוֹמֶר	6061-T6, 5083, 5086 או סגסוגת שצוינה
הַתקָנָה	מרפק צינור
בָּסִיס	מתאר לרדיוס-קצר או מרפק ברדיוס-ארוך
קֶשֶׁר	ריתוך קת, ריתוך שקע או הברגה
שיעור לחץ	CL3000, CL6000 לשקע/הברגה
תצורת תחת-	בהתאם ללוח הזמנים הרלוונטי
זווית ענף	90 מעלות או לפי יישום
גודל ריצה	מותאם אישית
גודל סניף	NPS 1/4–2 אופייני
רדיוס המרפק	לפי הציור
מִשׁטָח	גימור מיל או גימור מעובד





ניפולט מאלומיניום

אלומיניום ניפול משלב שקע סניף עם קטע פטמה אינטגרלי. ניתן להשתמש בו להוצאת שסתומים-, ניקוזים, פתחי אוורור וחיבורים אחרים שבהם נדרש אורך יציאה מסוים.

מפרט ניפולט מאלומיניום

מִפרָט	פרטים
מוּצָר	ניפולט מאלומיניום
חוֹמֶר	6061-T6, 5083, 5086 או סגסוגת שצוינה
קֶשֶׁר	ריתוך קת, ריתוך שקע או הברגה
שיעור לחץ	CL3000, CL6000 לשקע/הברגה
תצורת תחת-	בהתאם ללוח הזמנים הרלוונטי
אורך יציאה	מותאם אישית
גודל ריצה	מותאם אישית לפי צינור כותרת
גודל סניף	NPS 1/4–2 אופייני
פְּתִיל	NPT, BSP או חוט שצוין במידת הצורך
מִשׁטָח	גימור מיל או גימור מעובד





Weldolet נגד Sockolet נגד Threadolet

תכונה	וולדולט	Sockolet	Threadolet
חיבור סניף	Butt Weld	Socket Weld	חוט נשי
פְּתִיל	לא ישים	לא ישים	NPT / BSP / חוט שצוין
מפרט לחץ	Sch 40–XXS	CL3000 / CL6000	CL3000 / CL6000
גודל סניף	NPS 3/4–24	NPS 1/8–2	NPS 1/8–2
ריתוך נדרש	כֵּן	כֵּן	אין ריתוך קצה-ענף
יישום טיפוסי	סניפים גדולים יותר ושירות קריטי	ענפים קטנים	מכשור, ניקוז והמראה-
בְּדִיקָה	RT אפשרי היכן שצוין	בדיקת מימד	בדיקת מד חוטים



אפשרויות סגסוגת אלומיניום

GNEE יכולה לספק אביזרי שקע סניפים באמצעות סגסוגות אלומיניום שונות בהתאם לחוזק, עמידות בפני קורוזיה, דרישות ריתוך וסביבת שירות.

סגסוגת אלומיניום	מֶזֶג	מאפיינים עיקריים	יישומים אופייניים
6061	T6	חוזק טוב, יכולת עיבוד וריתוך	צנרת תעשייתית, ציוד והנדסה כללית
5083	O או מזג מסוים	עמידות בפני קורוזיה גבוהה ויכולת ריתוך טובה	יישומים ימיים, בניית ספינות ויישומים ימיים
5086	O או מזג מסוים	עמידות בפני קורוזיה וריתוך טובים	יישומים ימיים, תחבורה ותעשייתיים

יש לבחור את הסגסוגת והמזג הסופי בהתאם לאמצעי השירות, הטמפרטורה, הלחץ, הליך הריתוך ודרישות התכנון החלות.

שלח הודעה עכשיו

תקני התאמת שקע אלומיניום

תֶקֶן	בַּקָשָׁה
MSS SP-97	אביזרי מוצא ענפים מזויפים מחוזק אינטגרלי
ASME B16.11	מידות התאמת שקעים-מתאימות לריתוך והברגה
ASME B1.20.1	מידות חוט NPT
ASME B16.25	הכנת קצה- ריתוך תחת
ASME B31.3	תכנון צנרת תהליך
AWS D1.2	ריתוך אלומיניום מבני
מפרט הפרויקט	דרישות חומר, מימד ובדיקה



מידות התאמת שקע אלומיניום

אביזרי שקע אלומיניום מצוינים בעיקר על ידיגודל הפעלה × גודל ענף.

גודל הפעלה מתייחס לצינור הראשי או הכותרת הראשית. גודל הענף מתייחס לצינור היציאה.

עבור Sockolets ו Threadolets, יש לציין גם דרגת לחץ. עבור Weldolets, יש לציין את לוח הזמנים הרלוונטי של צינור הסניף.

ריצה נפוצה × שילובי סניפים

גודל ריצה	גודל סניף	יישום טיפוסי	לוח זמנים של Weldolet	Sockolet / Threadolet Class
NPS 2 DN50	NPS 3/4 DN20	המראה של כלי-	Sch 80	CL3000
NPS 3 DN80	NPS 1 DN25	סניף קטן	Sch 80	CL3000
NPS 4 DN100	NPS 2 DN50	סניף בינוני	Sch 40 / Sch 80	CL3000
NPS 6 DN150	NPS 2 DN50	סניף משותף	Sch 40 / Sch 80	CL3000
NPS 6 DN150	NPS 3 DN80	סניף מצמצם	Sch 40 / Sch 80	לא צוין
NPS 8 DN200	NPS 2 DN50	מכשיר / ניקוז	Sch 80	CL3000
NPS 8 DN200	NPS 3 DN80	סניף בינוני	Sch 40 / Sch 80	לא צוין
NPS 8 DN200	NPS 4 DN100	סניף גדול	Sch 40 / Sch 80	לא צוין
NPS 10 DN250	NPS 4 DN100	סניף תהליך	Sch 40 / Sch 80	לא צוין
NPS 12 DN300	NPS 6 DN150	סניף ראשי	Sch 40 / Sch 80	לא צוין

אלו הם שילובי הפניות נפוצים ממסמך המקור. ניתן לשקול שילובים של גודל ריצה מותאם אישית × סניף, אך יש לאשר את גודל הריצה, גודל הענף ועובי הדופן מכיוון שבסיס Olet צריך להתאים לגיאומטריית צינור הריצה.



פרמטרים מימדיים מרכזיים

פָּרָמֶטֶר	תֵאוּר
גודל ריצה	גודל נומינלי של צינור ראשי או ראשי, NPS או DN
גודל סניף	סניף או צינור יציאה בגודל נומינלי, NPS או DN
הפעל עובי קיר	עובי דופן או לוח זמנים של צינור כותרת
עובי דופן הענף	עובי דופן או לוח זמנים של צינור ענף
שיעור לחץ	CL3000 או CL6000 עבור תצורות Sockolet / Threadolet רלוונטיות
לוח זמנים של Weldolet	Sch 40, Sch 80, Sch 160 או XXS לפי העיצוב
גובה יציאה	גובה מוצא הסניף ממשטח צינור ההרצה
קוטר / רוחב בסיס	גיאומטריית מגע בעלת קווי מתאר להפעלת OD של צינור
אורך כולל	ממד התאמה כולל, רלוונטי במיוחד לניפולט
גודל חוט	NPT, BSP או חוט שצוין
עומק שקע	נדרש עבור Sockolet
סיום ההכנה	הכנת ריתוך תחת- עבור Weldolet
זווית ענף	תקן 90 מעלות, 45 מעלות זמין לפי בקשה

צור קשר עם המהנדסים שלנו עוד היום

יישומים של אביזרי שקע אלומיניום

ניתן להשתמש באביזרי שקע אלומיניום במערכות צנרת בהן נדרשת בנייה קלה ותאימות אלומיניום.

בַּקָשָׁה	דרישות אופייניות
צנרת ימית	עמידות בפני קורוזיה והפחתת משקל
בניית ספינות	רכיבי צנרת קלים
ציוד offshore	סגסוגות אלומיניום עמידות בפני קורוזיה- היכן שמתאים
צנרת תעשייתית	חיבורי ענפים קלים
מִכשׁוּר	ענף קטן וחיבורי הברגה
מערכות HVAC	צנרת וחיבורי ציוד קלים
אוויר דחוס	עיצוב סגסוגת אלומיניום ולחץ מתאים
צנרת ציוד	חיבורי סניפים קומפקטיים
מערכות ניקוז ואוורור	תצורות Nipolet והברגה



תהליך ייצור

תהליך הייצור תלוי בסוג ההתאמה, סגסוגת, מזג, מידות ומפרט הלקוח.

שלב ייצור	תהליך עיקרי
בחירת חומרים	בחר סגסוגת אלומיניום ומזג
טְבִיעָה	פרזול או גיבוש לפי עיצוב המוצר
טיפול בחום	מיושם כאשר נדרש על פי מפרט החומר
עיבוד CNC	יציאת מכונה ומשטחי מגע
קווי מתאר	התאם בסיס מתאים לגיאומטריית הצינור
עיבוד חוטים	הפק NPT, BSP או חוטים מוגדרים
עיבוד שקעים	מידות שקע המכונה
סיום ההכנה	הכן קצוות ריתוך-במידת הצורך
בְּדִיקָה	בדיקת מימד ומשטח
צִיוּן	זיהוי מוצר ועקיבות
אריזה	אריזות יצוא מגן



בדיקת איכות

GNEE יכולה לארגן בדיקה בהתאם לדרישות האיכות המוסכמות.

פריט בדיקה	שיטת בדיקה	מַטָרָה
חוֹמֶר	תעודת חומר או ניתוח כימי	בדוק את הסגסוגת והמזג
הרכב כימי	OES היכן שנדרש	אשר את כימיה החומר
מידות	קליפר, מיקרומטר או CMM	בדוק את מידות ההתאמה
פְּתִיל	מד חוט	ודא את גודל החוט והפרופיל
שֶׁקַע	מדידת ממדים	בדוק את מידות השקע
מִשׁטָח	בדיקה חזותית	בדוק את מצב העיבוד והשטח
הכנת ריתוך	בדיקת מימד	ודא הכנת סוף ריתוך
צִיוּן	בדיקה חזותית	אשר את זיהוי המוצר
תיעוד	MTC ודוח בדיקה	לספק מעקב









אריזה ומשלוח

אביזרי שקע אלומיניום מוגנים מפני שריטות, פגיעה ונזקי משטח במהלך ההובלה.

שיטת אריזה	בַּקָשָׁה
שקית פלסטיק	הגנה אישית על המוצר
הגנת קצף	הגנה מפני פגיעה ושריטות
קַרטוֹן	אבזור קטן ובינוני
מארז עץ	משלוח יצוא ואביזרים כבדים
משטח עץ	הזמנות בכמות גדולה
אריזה מותאמת אישית	דרישות-ספציפיות ללקוח







כיצד להזמין אביזרי שקע אלומיניום





אספקת מידע טכני מלא עוזרת להפחית את זמן הצעת המחיר ומונעת שגיאות ממדים או חיבורים.

מידע נדרש	דוּגמָה
סוג מוצר	אלומיניום Weldolet
חוֹמֶר	6061-T6
תֶקֶן	MSS SP-97
גודל ריצה	NPS 6
גודל סניף	NPS 2
קֶשֶׁר	Butt Weld
עובי קיר	לפי מפרט צינור
כַּמוּת	50 יחידות
מִשׁטָח	מיל פיניש
בְּדִיקָה	בדיקת מימד
אריזה	נרתיק עץ ייצוא

חקירה לדוגמה:

6061-T6 אלומיניום Weldolet, NPS 6 × NPS 2, Butt Weld, MSS SP-97, 50 יחידות, Mill Finish, נדרשת בדיקת מימד.

בקש מחיר אחרון

שאלות נפוצות

מהו אביזר שקע אלומיניום לשקע?

אביזרי שקע אלומיניום מסניף משמש ליצירת חיבור ענף מצינור הפעלה גדול יותר או כותרת לצינור סניף קטן יותר. הסוגים הנפוצים כוללים את Weldolet, Sockolet, Threadolet, Elbolet ו-Nipolet.

באיזו סגסוגת אלומיניום משתמשים בדרך כלל עבור Weldolet?

6061-ניתן לשקול T6 עבור יישומים הנדסיים כלליים. 5083 ו-5086 ניתן לשקול עבור יישומים ימיים ועמידים בפני קורוזיה כאשר מתאים לתנאי השירות.

מה ההבדל בין Weldolet ל- Sockolet?

מוּצָר	קֶשֶׁר
וולדולט	Butt Weld
Sockolet	Socket Weld
Threadolet	מוּשׁחָל

מה המשמעות של גודל הפעלה × גודל סניף?

גודל הפעלה מזהה את הצינור הראשי או הכותרת הראשית. גודל ענף מזהה את הצינור המחובר לשקע.

לדוגמה, NPS 8 × NPS 2 פירושו צינור הפעלה בגודל 8 אינץ' עם חיבור סניף של 2 אינץ'.

האם ניתן להתאים אישית Weldolets מאלומיניום?

כֵּן. דרישות מותאמות אישית יכולות לכלול סגסוגת, מזג, גודל ריצה, גודל ענף, עובי דופן, גיאומטריית שקע, סוג חיבור, הברגה ומידות עיבוד.

האם אתה יכול לספק אביזרי שקע אלומיניום 5083 ו-5086?

כן, בכפוף לזמינות המוצר, לדרישות הייצור ולהתאמת היישום. ניתן לשקול סגסוגות אלה עבור יישומים עמידים- בפני ימיים וקורוזיה.

האם אביזרי שקע אלומיניום יכולים לעמוד בתקן MSS SP-97?

MSS SP-97 מזוהה עם אביזרי מוצא ענפים מזויפים מחוזק אינטגרלי. יש לאשר את הישימות וההתאמה הספציפית של אביזרי אלומיניום בהתאם לחומר, שיטת הייצור, המידות ומפרט הלקוח.
