בעת רכישת חומרים מבניים, הערכת אלומיניום ASTM B646 היא צעד מפתח עבור מהנדסים. אלומיניום בעל חוזק- גבוה הוא חזק, אבל איך הוא מגיב כאשר מופיע סדק קטן? כאן יש צורך בבדיקת עמידות לסדקים מאלומיניום.
מדריך זה מסביר את ASTM B646, מדוע חשוב לקשיחות האלומיניום- וכיצד לבחור את הסגסוגות הנכונות עבור הפרויקטים שלך.
1. מהו ASTM B646
הגדרה של ASTM B646
ASTM B646 הוא נוהג סטנדרטי לבדיקת קשיחות שבר של סגסוגות אלומיניום. זה משמש כמדריך. הוא מורה למהנדסים ולמעבדות כיצד להגדיר נכון, לבצע ולבדוק בדיקות שבר במיוחד עבור מוצרי אלומיניום.
היקף התקן
תקן זה חל רק על סגסוגות אלומיניום. זה מכסה כיצד למדוד את עמידות החומר בפני הארכת סדק. הוא מספק כללים ספציפיים לנטילת דגימות בדיקה מצורות אלומיניום שונות, כמו צלחות, שחולים או חישולים.
הבדל ממפרט החומר
חשוב לדעת ש-ASTM B646 הוא שיטת בדיקה, לא מפרט מוצר. לדוגמה, ASTM B209 (עבור יריעות אלומיניום וצלחת) אומר לך את האיפור הכימי הנדרש וחוזק התפוקה של מוצר. ASTM B646 לא אומר לך אם החומר עובר או נכשל. זה רק אומר לך איך לבצע את בדיקת השבר. הערכים העוברים נקבעים על פי דרישות הפרויקט או מפרט תעופה וחלל של הקונה עצמו.
תרחישי שימוש נפוצים
קונים ומהנדסים משתמשים בתקן זה בעיקר בבדיקות מעבדה ובאימות חומרי תעופה וחלל. אם אתה בונה כנף של מטוס, עליך להוכיח שהמתכת יכולה לעצור סדק מלגדול. ASTM B646 קובע את הכללים להוכחת זה.
2. מדוע חשובה קשיחות השבר בסגסוגות אלומיניום
התחלת סדק לעומת התפשטות סדק
בהנדסה, כשל מתכת מתרחש בשני שלבים: התחלת סדק (כאשר מתחיל סדק) והתפשטות סדק (כאשר סדק גדל). קשיחות השבר מודדת עד כמה החומר מתנגד להתפשטות הסדקים. גם אם חומר מעובד בצורה מושלמת, קיימים פגמים זעירים. קשיחות השבר מבטיחה שפגמים קטנים אלו לא יהפכו להפסקות פתאומיות.
חשיבות במבנים קלים
תעשיות משתמשות באלומיניום כי הוא קל. עם זאת, כדי לשאת משאות כבדים, האלומיניום חייב להיות חזק מאוד. הבעיה היא היחס בין חוזק מול קשיחות-. ככל שהאלומיניום נעשה קשה יותר וחזק יותר, הוא בדרך כלל הופך שביר יותר.
סיכוני כשל באלומיניום-בעוצמה גבוהה
מבלי למדוד את קשיחות השבר (מיוצגת לרוב על ידי ערך K_IC), השימוש באלומיניום בעל חוזק- גבוה מהווה סיכון הנדסי גדול. במטוסים או בכלי לחץ, שבר שביר פתאומי יכול להוביל לכשל מוחלט של המערכת. הכרת קשיחות השבר מאפשרת למהנדסים לחשב בדיוק כמה עומס יכול החלק להתמודד בבטחה, אפילו עם נזק קל.
3. סגסוגות אלומיניום ישימות של ASTM B646
לא כל אלומיניום דורש בדיקת שבר. בדיקה זו מיועדת בעיקר לסדרות-חוזק גבוה.
7xxx סדרת אלומיניום
סדרת 7xxx סגסוגת באבץ. הוא מציע את החוזק הגבוה ביותר מבין סגסוגות אלומיניום.
- 7075-T6: חוזק גבוה מאוד, משמש בחלקי מטוסים סטנדרטיים.
- 7050-T7451: משמש לעתים קרובות עבור צלחות עבות. מזג ה-T7451 מטופל במיוחד כדי לשפר את עמידות הלחץ- בפני פיצוח קורוזיה ולשמור על קשיחות שבר טובה.
סדרת 2xxx אלומיניום
סדרת 2xxx סגסוגת עם נחושת. הוא ידוע בעמידות מצוינת לעייפות וקשיחות.
- 2024-T3: חוזק גבוה עם עמידות מעולה לנזק.
- 2024-T351: לוח מופחת-מתח, בשימוש נרחב עבור חלקים מבניים שבהם ההתנגדות לסדקים היא קריטית.
טבלת השוואת סגסוגת אלומיניום 7075, 7050, 2024
| סַגסוֹגֶת | חוזק מתיחה (MPa) | חוזק תפוקה (MPa) | קשיחות שבר K_IC (MPa√m) | שימוש אופייני |
|---|---|---|---|---|
| 7075-T6 | 510–570 | 430–480 | 25–30 | מבני מטוסים, גלגלי שיניים |
| 7050-T7451 | 510–560 | 440–490 | 30–40 | מחיצות מטוסים עבות |
| 2024-T3 | 470–520 | 320–370 | 35–45 | גוף המטוס, עור |
| 2024-T351 | 470–520 | 320–370 | 40–50 | חלקי מבנה מעובדים |
צריך הצעת מחיר?
מחפש לוחות אלומיניום 7075 או 2024 בעלי חוזק גבוה- עם דוחות בדיקה מאושרים? צור קשר עם GNEE עוד היום לבדיקת מחיר וזמינות מהירה.
4. סקירת שיטות בדיקה (CT & SENB)
ASTM B646 מנחה מעבדות כיצד לבדוק אלומיניום בשיטות מבוססות. שתי צורות הבדיקה הנפוצות ביותר הן דגימות CT ו-SENB.
דגימת מתח קומפקטית (CT).
דגימת ה-CT היא גוש מתכת עם חריץ חתוך לצד אחד ושני חורים לטעינת סיכות. הוא נמצא בשימוש נרחב עבור לוחות אלומיניום. מכונה מפרקת את הפינים כדי לאלץ את הסדק להיפתח. זה מודד כמה כוח נדרש כדי לגרום לסדק לגדול.
עיקול חריץ יחיד (SENB)
מבחן SENB משתמש בסרגל מלבני עם חריץ חתוך למרכזו. הוא משתמש בהגדרת כיפוף של שלוש-נקודות. המוט נתמך בשני הקצוות, ולחץ מופעל על האמצע, ישירות מעל החריץ. זה נפוץ מאוד לבדיקת חומרי אלומיניום עבים יותר.
נמדדו פרמטרים מרכזיים
K_IC (Plane-Strain Fracture Toughness): הערך הקריטי שבו מתרחש שבר פתאומי.
קצב צמיחת הסדק: כמה מהר הסדק מתרחב תחת טעינה חוזרת ונשנית.
עומס לעומת תזוזה: עקומת הנתונים המראה כיצד המתכת מתכופפת לפני שהיא נשברת.
5. ASTM B646 לעומת ASTM E399
קונים רואים לעתים קרובות גם ASTM B646 וגם ASTM E399 על שרטוטים טכניים. חשוב לדעת את ההבדל. ASTM E399 היא שיטת הבדיקה בפועל למדידת K_IC בכל מתכת. ASTM B646 הוא ההנחיה הספציפית ליישום E399 (ובדיקות אחרות) על מוצרי אלומיניום.
טבלת הבדלים עיקריים
| פָּרִיט | ASTM B646 | ASTM E399 |
| חוֹמֶר | סגסוגות אלומיניום בלבד | כל החומרים המתכתיים |
| מוֹקֵד | הנחיות ספציפיות-ליישום | מכניקת שבר בסיסית |
| נוֹהָג | דגימת אלומיניום תעופה וחלל | בדיקת שבר כללית |
מתי להשתמש בכל תקן
אם אתה קונה פלדה או טיטניום, אתה מסתכל על ASTM E399. אם אתה קונה לוחית אלומיניום עבור פרויקט תעופה וחלל, מעבדת הבדיקה חייבת לעקוב אחר ASTM E399 כדי להפעיל את המכונה, אך עליה לעקוב אחר ASTM B646 כדי לדעת בדיוק היכן לחתוך את הדגימה מהצלחת וכיצד לפרש את התוצאות.
תמיכה טכנית זמינה
לא בטוח איזה תקן בדיקה חל על הזמנת האלומיניום הבאה שלך? שלח לנו את הציור או מפרט החומר שלך, והמהנדסים שלנו יעזרו לך להבהיר.
6. יישומים בתחום התעופה והחלל וההגנה
שלמות מבנית תעופה וחלל
מטוסים מסחריים חווים לחץ בכל פעם שהם ממריאים ונוחתים. 2024 ואלומיניום 7075 משמשים בכנפי מטוסים ובמבני גוף. קשיחות שבר גבוהה מבטיחה שפגיעות קלות (כמו פגיעות ציפורים או נפילות כלי עבודה) לא יגרמו לכנף להיכשל בטיסה.
הנדסת אמינות- גבוהה
מעבר לתעופה וחלל, חומרים אלו משמשים במערכות-לחץ גבוה ותחבורה כבדה. לדוגמה, מיכלי גז דחוסים גדולים או מסגרות מיוחדות להובלת רכבת משתמשים באלומיניום בעל קשיחות- גבוהה כדי לחסוך במשקל תוך הבטחה שהלחץ לא יפרוץ את המתכת.
7. כיצד GNEE תומך באספקת אלומיניום-בביצועים גבוהים
ב-GNEE, אנו מבינים שאספקת אלומיניום בדרגת תעופה וחלל עוסקת בקפדנות בנתונים ובעקיבות.
- סגסוגות נתמכות

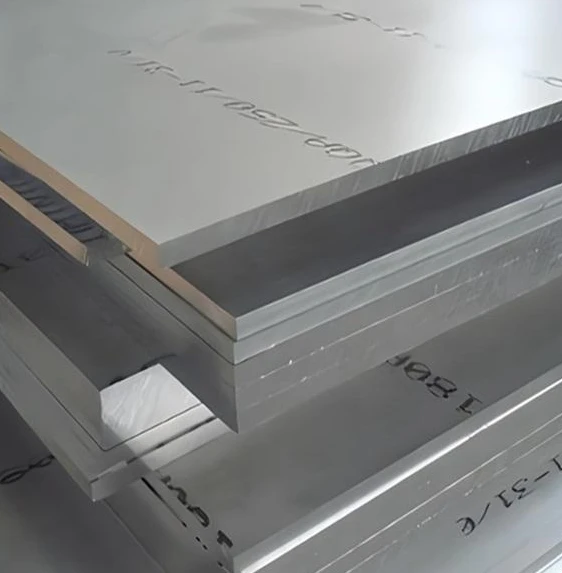

אנו מחזיקים במלאי ומספקים סגסוגות פרמיום עם חוזק- גבוה, כולל 7075, 7050, 2024 ו-5083. בין אם אתה צריך מזג אוויר סטנדרטי או לוחות מיוחדים- מוקלים (T351, T7451), יש לנו את שרשרת האספקה לספק.
- בדיקות והסמכה
כל אצווה של אלומיניום בעל ביצועים גבוהים-מגיע עם תעודת בדיקה מפורטת (MTC). אנו מספקים נתונים על תכונות מכניות, הרכב כימי ובדיקות אולטרסאונד (UT) כדי לוודא שאין פגמים פנימיים.
- צד שלישי-וגדלים מותאמים אישית
אנו תומכים באופן מלא בבדיקות של-צד שלישי מסוכנויות כמו SGS או BV לפני המשלוח. GNEE מציעה גם גודל מותאם אישית, כולל לוחות עבים ופלטות אלומיניום רחבות במיוחד-, חתוכות לדרישות הפרויקט המדויקות שלך.
8. יכולות בקרת איכות ובדיקה
תהליך איכות פנימי
בקרת האיכות מתחילה לפני חיתוך המתכת. אנו בודקים את מספרי המגרש, מאמתים את הנתונים הכימיים ומבצעים בדיקות חזותיות וממדיות קפדניות.
תמיכה בבדיקת שברים
אם הפרויקט שלך דורש בדיקת עמידות בפני סדק אלומיניום בפועל לפי ASTM B646, נוכל לארגן זאת. אנו עובדים עם מעבדות-של צד שלישי מוסמכות כדי לבצע את בדיקות קשיחות השבר ולספק את נתוני K_IC הרשמיים הדרושים לך לעמידה בדרישות.
סובלנות ומשטח
אנו מבטיחים סובלנות קפדנית של עובי ושטיחות. המשטח נשמר נקי ונקי משריטות עמוקות שעלולות לשמש כנקודות התחלת סדקים.
צריכים ספק אמין?
תפסיק לדאוג לגבי תאימות לחומר. צור קשר עם GNEE כדי לבקש דוחות בדיקה לדוגמה ולראות את רשומות בקרת האיכות הקפדניות שלנו.
9. אריזה ומשלוח לאלומיניום תעופה וחלל
אריזה מגן
אנו מורחים סרט PVC על פני השטח של הצלחות כדי למנוע שריטות במהלך הטיפול. לאחר מכן, המתכת נארזת על משטחי עץ לייצוא מוצקים.
בטיחות תחבורה
הגנת לחות מתווספת למניעת נזקי מים או חמצון במהלך המעבר. בין אם אתם זקוקים להובלה אווירית מהירה עבור חלקי תעופה וחלל דחופים או הובלה ימית רגילה עבור הזמנות בתפזורת, אנו מבטיחים שהחומר יגיע במצב מושלם.
